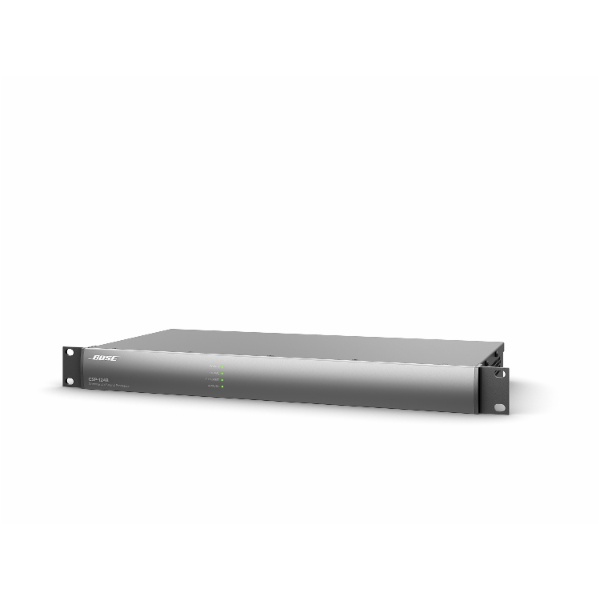

Bose CSP-1248 PROCESSOR 230V Processeur de son

BOSE PRO
CSP-1248
commercial sound processor


Présentation du produit

Le DSP pour les installations à virage rapide - le son commercial Bose CSP-1248
le processeur fait partie d'une plate-forme complète qui comprend des haut-parleurs,
contrôles et logiciels qui aident les installateurs à fournir des systèmes audio haut de gamme
efficacement. Un utilitaire de configuration CSP intégré et basé sur un navigateur intuitif
L'interface utilisateur fournit un flux de travail à configuration rapide. Les tâches courantes sont présentées de manière logique
de manière à pouvoir configurer le système plus rapidement, en réduisant le temps d'installation tout en
augmentation de la précision de configuration. Une fois installés, les algorithmes propriétaires de Bose offrent
performances prévisibles tout en interfaces facultatives - telles que ControlCenter
contrôleurs de zone numériques et l'application ControlSpace Remote - faire fonctionner
facile pour les utilisateurs finaux.


Principales caractéristiques

Connectivité de bonne taille pour une installation commerciale rentable - 8 x 4
E / S analogiques symétriques, 4 paires d'entrées RCA mono-sommées, 8 entrées de contrôle, 1 contrôle
sortie, contact muet, port Ethernet et connectivité Bose AmpLink
L'utilitaire de configuration CSP avec une interface utilisateur basée sur un navigateur facilite l'affichage en temps réel
et contrôle des niveaux, routage, seuils, priorités, événements planifiés, Bose
égaliseurs de haut-parleur, plus égaliseurs d'entrée et de zone
Port Ethernet du panneau arrière pour la configuration PC / Mac; permet également la connexion à
réseaux prenant en charge les contrôleurs de zone numérique ControlCenter et ControlSpace
Application à distance
La compensation AutoVolume adapte en continu le niveau de sortie de la zone en fonction
sur le bruit ambiant lorsqu'il est associé au microphone de détection Bose AVM-1 (vendu
séparément)
La pagination Opti-Voice offre une transition en douceur entre la musique et
annonces
La gestion du niveau Opti-source surveille le niveau d'entrée de jusqu'à 4 sources,
maintenir un volume constant lors du changement de source
Le traitement SmartBass augmente les performances et la réponse à tout moment
niveau d'écoute sur les haut-parleurs Bose pris en charge
Sortie Bose AmpLink pour une connexion audio numérique simplifiée aux appareils compatibles
amplificateurs de puissance, réduction des terminaisons et des points de défaillance associés
Fonctionnement intuitif de l'utilisateur final - ControlCenter CC-1D, CC-2D et CC-3D en option
(vendus séparément), les contrôleurs de zone numériques et l'application ControlSpace Remote fournissent
contrôle facile du volume et sélection de la source


Applications :

- Vente au détail
- Restaurants
- Lieu evenementiel
- professionnel
- Milieu Hospitalier
- ...


Spécifications techniques


DSP INTÉGRÉ

Processeur de signal / CPU 32 bits fixe / virgule flottante DSP + ARM, 456 MHz
Calcul maximum 3,6 GIPS / 2,7 GFLOPS
Latence audio 900 μs (entrée analogique vers sortie analogique)
Convertisseurs A / N et N / A 24 bits
Taux d'échantillonnage 48 kHz


SPÉCIFICATIONS DE PERFORMANCE AUDIO

Réponse en fréquence 20 Hz - 20 kHz (+0,3 dB / -0,5 dB)
THD + N <0,01% à +4 dBu (pondéré A / 20 Hz - 20 kHz)
Séparation des canaux (diaphonie) <-105 dB à +4 dBu au niveau d'entrée et de sortie, 1 kHz
Plage dynamique> 115 dB pondéré A 20 Hz - 20 kHz, analogique via


ENTRÉES AUDIO

Canaux d'entrée 12 entrées analogiques (quatre asymétriques, huit symétriques)
Entrées 1 - 4 Entrées 5 - 11 Entrée 12
Connecteurs RCA paires Euroblock 3 broches Euroblock 4 broches avec GPI dédié
pour la pagination
Type asymétrique, mono-sommé symétrique, micro / ligne micro / ligne symétrique ou pagination 600 Ω
contribution
Options de sensibilité (via
utilitaire de configuration)
-10 dBV -70 / -60 / -50 / 0 / + 4 dBu
-10 dBV
avec alimentation fantôme sélectionnable
-70 / -60 / -50 / 0 / +4 dBu
-10 dBV
avec alimentation fantôme sélectionnable
Impédance d'entrée 12 kΩ @ 1 kHz (avec ou sans alimentation fantôme active)
Niveau d'entrée maximum +24 dBu (THD + N <= 0,3%, 20 à 20 kHz, gain 0 dB)
Bruit d'entrée équivalent <-119 dBu (22 Hz - 20 kHz, entrée 150 Ω, gain 64 dB)
Alimentation fantôme + 48 V, circuit ouvert, 10 mA max par canal, sélectionnable par entrée, 80 mA max sur tous les canaux


SORTIES AUDIO

Canaux de sortie 12 (4 analogiques, 8 numériques via AmpLink)
Sorties analogiques 1 - 3 Sortie analogique 4 sorties numériques
Connecteurs Euroblock 3 broches Euroblock 3 broches RJ-45
Type Niveau de ligne équilibré Niveau de ligne équilibré ou entièrement isolé
sortie pour Music On Hold pour 600
Systèmes téléphoniques Ω (activés
utilitaire de configuration)
Audio numérique 48 kHz, 8 canaux
AmpLink
Impédance de sortie 66 Ω
Niveau de sortie maximum +24 dBu (THD + N <= 0,3%, 22 Hz à 20 kHz)


CONTRÔLE DES ENTRÉES

Entrées (contrôle) 8 entrées numériques, résistance de rappel interne de 2 kΩ à 5 V, connecteur de pas vert de 3,81 mm (9 broches)
Muet (contrôle) 1 entrée numérique, résistance de rappel interne de 2 kΩ à 5 V, connecteur noir à pas de 3,81 mm (2 broches)
Tension d'entrée numérique 0 V à 3,3 V (tension de seuil = 1,6 V)


SORTIES DE CONTRÔLE

Sorties (contrôle) 1 sorties numériques, connecteur de pas orange de 3,81 mm (2 broches)
Tension de sortie haute: 8 V (circuit ouvert), 2,5 V @ 10 mA, basse: <1 V @ 100 mA, push-pull
Courant de sortie Source 10 mA, dissipateur 100 mA (tension d'alimentation externe max 24 VDC)


INDICATEURS ET COMMANDES

Indicateurs d'état LED Alimentation / état, signal, Ethernet, AmpLink
Indication du signal audio Vert (-60 à -20 dBFS), jaune (-20 à -2 dBFS), rouge (-2 dBFS sur clip)


SPÉCIFICATIONS ÉLECTRIQUES

Tension secteur 85 VAC-264 VAC 50/60 Hz
Consommation électrique CA <30 W typique, sur toutes les tensions secteur, (PSU Max <45 W)
Connecteur secteur IEC 60320-C14 (entrée)
Dissipation de puissance ~ 22 W (75 BTU / h, 19 kcal / h)


PHYSIQUE

Dimensions (H x L x P) 44 × 483 × 215 mm (1,7 × 19,0 × 8,5 pouces)
Température de fonctionnement 0 ° C - 40 ° C (32 ° F - 104 ° F)
Système de refroidissement actif, ventilation latérale avec ventilateur
Température de stockage -40 ° C - 70 ° C (-40 ° F - 158 ° F)
Humidité 80% (sans condensation)
