Roland V-4EX

Mélangeur vidéo Roland V-4EX

Mélangeur vidéo tout-en-un avec entrée/sortie HDMI, streaming USB et écran tactile à affichage multiple intégré
Vidéo et web streaming accessible et de qualité – Avec le V-4EX, la légendaire famille des V-4 et V-8 propose désormais des E/S HDMI, un traitement interne progressif, l’intégration audio, le streaming USB et un écran tactile intégré.

- 3 entrées (HDMI/composite) + 1 entrée (jusqu’à 1080p HDMI/RGB/composantes/composite)
- Sortie PGM (jusqu’à 1080p HDMI + RGB/composantes + composite) + sortie PVW (PVW/affichage multiple)
- Traitement interne progressif 480p/576p

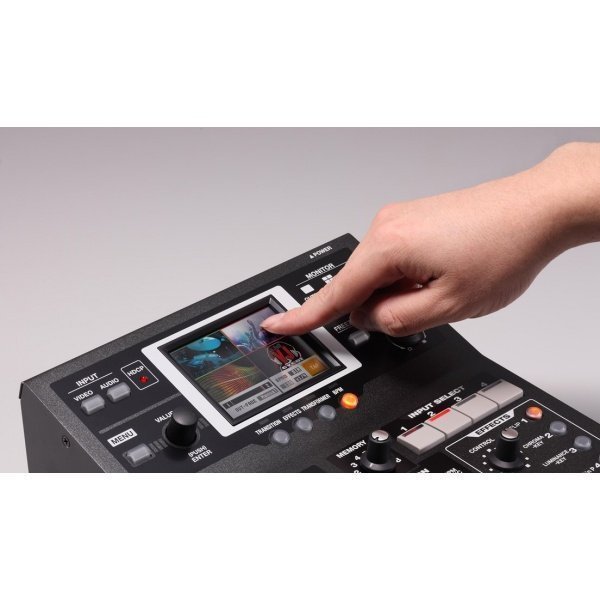

- Ecran tactile intégré à affichage multiple
- Synchroniseurs d’images (frames) pour toutes les entrées
- Scalers pour le canal 4 et la sortie
- 259 transitions, 148 effets
- Compatible HDCP
- Intégration de l’audio
- Mélangeur audio & retard – jusqu’à 4 images
- Sortie USB Streaming pour diffusion sur internet


Specifications :

Video Processing :
- Processing : 4:2:2 (Y/Pb/Pr), 8 bits (Internal Processing: 480/59.94p when set to NTSC, 576/50p when set to PAL)

Audio Processing :
- Sampling rate : 24 bits/48 kHz, 2ch

Input formats :
- HDMI Video (INPUT 1 -- 3) : 480/59.94p (when set to NTSC), 576/50p (when set to PAL)
- HDMI and Component Video (INPUT 4) : 480/59.94i, 480/59.94p, 720/59.94p, 1080/59.94i, 1080/59.94p (when set to NTSC), 576/50i, 576/50p, 720/50p, 1080/50i, 1080/50p (when set to PAL)
- HDMI Audio (INPUT 1 -- 4) : Linear PCM, 24 bits/48 kHz, 2 ch
- RGB (INPUT 4) : 640 x 480/60Hz, 800 x 600/60Hz, 1024 x 768/60Hz, 1280 x 768/60Hz, 1280 x 1024/60Hz, 1366 x 768/60Hz, 1400 x 1050/60Hz, 1600 x 1200/60Hz, 1920 x 1200/60Hz * The refresh rate is the maximum value of each resolution. / * Conforms to VESA DMT Version 1.0 Revision 11. / * 1920 x 1200/60Hz : Reduced blanking
- Composite Video (INPUT 1 -- 4) : NTSC, PAL
- S-Video (INPUT 4) NTSC, PAL

Output Formats :
- HDMI and RGB/Component Video (OUTPUT) : 480/59.94i, 576/50i, 480/59.94p, 576/50p, 720/59.94p, 720/50p, 1080/59.94i, 1080/50i, 1080/59.94p, 1080/50p
640 x 480, 800 x 600, 1024 x 768, 1280 x 768, 1280 x 1024, 1366 x 768, 1400 x 1050,
1600 x 1200, 1920 x 1200
* The output format of HDMI and RGB/Component is always the same.
When an interlaced format is selected, component signal is output from the RGB/COMPONENT connector.
When a non-interlaced format is selected, RGB signal is output from the RGB/COMPONENT connector.
* The refresh rates of RGB format is 60 Hz when set to NTSC, 75 Hz when set to PAL (excluding
1600 x 1200 and 1920 x 1200. The refresh rate of these 2 is 75 Hz when set to PAL.)
* RGB formats : Conforms to VESA DMT Version 1.0 Revision 11.
* 1920 x 1200/60Hz : Reduced blanking
- HDMI Audio (OUTPUT) : Linear PCM, 24 bits/48 kHz, 2 ch
- Composite Video : NTSC, PAL
- Preview Video (PVW OUT) : 480/59.94p when set to NTSC, 576/50p when set to PAL
- Preview Audio (PVW OUT) : Linear PCM, 24 bits/48 kHz, 2 ch
- USB Video : 720 x 480 when set to NTSC, 720 x 576 when set to PAL, Motion JPEG
- USB Audio : Linear PCM, 16 bits/48 kHz, 2 ch

Input Connectors :
- Video : HDMI: Type A (19 pins) x 4 ( INPUT 1--4) / RGB/Component: HD DB-15 type x 4 ( INPUT 1--4) / Composite: BNC type x 4 (INPUT 1--4) / S-Video : 4-pin mini DIN type x 1 (INPUT 4)
- Audio : RCA-pin type x 1pair (AUDIO IN)

- Output Connectors :
- Final Output : HDMI : Type A (19 pins) x 1 (OUTPUT) / RGB/Component : HD DB-15 type x 1 (OUTPUT) / Composite : BNC type x 1 (OUTPUT)
- Preview : HDMI : Type A (19 pins) x 1 (PVW OUT)

Other Connectors :
- MIDI : 5 pins DIN type x 2 (IN, OUT/THRU)
- USB : B type x 1 (for streaming and remote control)

Signal level /Impedance :
- RGB / Component :
- Signal Level : 1.0 Vp-p (luminance), 0.7 Vp-p (chroma)
- Impedance : 75 ohms
- Composite :
- Signal Level : 1.0 Vp-p
- Impedance : 75 ohms
- S-Video :
- Signal Level : 1.0 Vp-p
- Impedance : 75 ohms
- Analog audio :
- Nominal Input Level : - 10 dBu
- Maximum Input Level : + 8 dBu
- Impedance : 15 k ohms

Display :
- Graphic Color LCD, 320 x 240 dots, touch panel

Video Effects :
- Transition : Mix, Cut, Wipe (259 patterns)
- Composition/Filter : Picture in Picture, Luminance Key, Chroma Key, Strobe, Negative,
- Colorize, Feedback, Emboss, Multi, Mirror etc. (148 types)
- Others : Output Fade, Freeze

Others :
- Power Supply : AC adaptor
- Current Draw : 2.0 A
- Dimensions : 225 (W) x 296 (D) x 105 (H) mm,
- 8-7/8 (W) x 11-11/16 (D) x 4-3/16 (H) inches
- Weight : 2.6 kg / 5 lbs 12 oz (excl. AC adaptor)
- Accessories : AC adaptor, Power Cord, RCA - BNC conversion plug x 2, Owner's Manual
